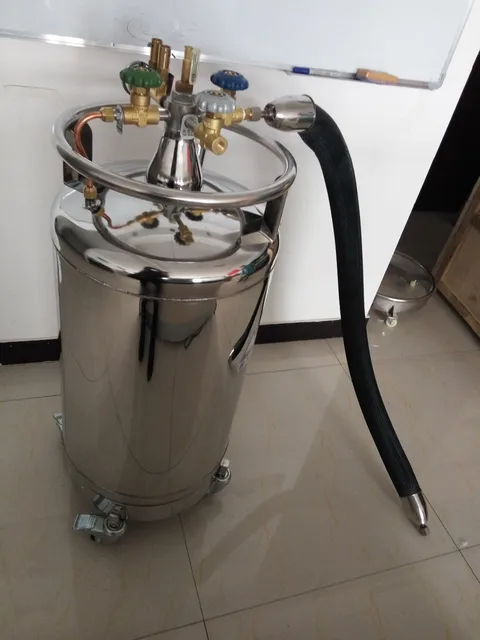

低溫杜瓦瓶作為儲存和運輸液氮、液氧、液氫等低溫液體的核心設備，其設計壓力規范直接關系到安全性與可靠性。定制化設計需綜合考慮介質特性、應用場景及國際標準，確保在極端溫度下的穩定運行。本文將從設計壓力的核心要素、相關標準、材料選擇及測試驗證等方面展開分析，為工程實踐提供參考。
介質特性的影響
不同低溫液體的物理性質差異顯著。例如，液氫的飽和蒸氣壓隨溫度變化劇烈，在
- 253℃時設計壓力通常不高于 3.45 barg（50 psig），而液氮在 - 196℃時的正常使用壓力范圍為 0.27-1.1
MPa。設計時需根據介質的臨界溫度、沸點及膨脹系數，通過公式 Ps=f(T) 計算飽和蒸氣壓，確保壓力控制系統匹配介質特性。
工作壓力與設計壓力的關系
工作壓力是設備正常運行時的壓力上限，而設計壓力需在此基礎上留有安全裕度。例如，某液氧杜瓦瓶的正常使用壓力為
0.8-1.0 MPa，設計壓力則設定為 1.4 MPa，安全閥開啟壓力為 1.68 MPa。對于高壓場景（如 LNG 運輸），設計壓力可達 3.0 MPa
以上，需采用 ASME BPVC VIII Div.3 標準中針對超高壓容器的設計方法。
外部載荷與結構強度
杜瓦瓶在真空狀態下承受大氣壓力（約
0.1 MPa），同時需考慮內部介質重力及運輸震動等橫向載荷。例如，某柱形杜瓦瓶的圓端板在大氣壓與 OMT（26
kg）重力共同作用下，通過有限元分析驗證其厚度需滿足撓度≤0.2 mm 的要求。
ASME
BPVC VIII 系列標準
- Div.1：適用于常規壓力容器，設計壓力通常≤20
MPa，需滿足應力分析與焊接工藝要求。
- Div.3：針對超高壓容器（＞10,000
psi），采用爆破壓力設計法，材料需通過氫脆敏感性測試。
國內標準與特殊規范
- GB
18442：規定低溫壓力容器的設計溫度范圍及壓力等級，要求內膽與外殼材料的低溫沖擊韌性滿足 - 196℃環境需求。
- T/CCGA
40011-2021：針對液氫杜瓦，強制要求兩級安全閥設計（一級為最大操作壓力的 1.1
倍，二級為設計壓力），并采用氦質譜檢漏確保真空夾層漏率≤1.0×10?2 Pa。
國際運輸規范
運輸型杜瓦瓶需符合
ISO 20421-1:2019，要求充裝量≤容積的 80%，泄壓裝置排放能力滿足 GB 50177
中爆炸危險區域的安全距離。例如，液氮罐運輸時需通過尼龍帶固定，箱體透氣孔設計防止壓力積聚。
低溫材料的關鍵性能
- 抗低溫脆性：奧氏體不銹鋼（如
304L）在 - 196℃時仍保持良好韌性，抗拉強度≥515 MPa，優于鋁合金。
- 抗氫脆性能：液氫杜瓦的內膽材料需通過
GB/T 34542.3 氫脆敏感度測試，非金屬部件需具備抗氫滲透能力。
多層絕熱與真空技術
高真空多層絕熱（MLI）結合鍍鋁膜可將漏熱率降至極低。例如，液氦敞口杜瓦采用液氮冷屏與冷氦氣蒸汽冷屏耦合設計，靜態蒸發率＜2.2
L/h。真空夾層壓力需≤10?3 Pa，通過定期氦質譜檢漏維持絕熱性能。
壓力測試與無損檢測
- 液壓試驗：以
1.5 倍設計壓力進行測試，保壓 30 分鐘無泄漏。
- 無損檢測：內膽焊縫需進行射線檢測（AB
級，Ⅱ 級合格）及滲透檢測（Ⅰ 級合格），確保無裂紋等缺陷。
安全冗余設計
- 雙重泄壓系統：安全閥與爆破片組合使用，例如液氫杜瓦的一級安全閥整定壓力為最大操作壓力的
1.1 倍，二級為設計壓力，爆破片爆破壓力≤最大允許工作壓力的 105%。
- 智能化監測：物聯網液位計實時監測壓力、溫度及真空度，異常時通過手機
App 推送報警信號。
液氫儲存與運輸
某液氫杜瓦采用無磁不銹鋼（相對磁導率＜1.05），預留氦液化器接口實現零蒸發運行，滿足超導磁體測試需求。其內膽設計壓力
3.45 barg，配備禁油壓力表與紫外火焰探測器，符合 GB/T 40060 的防爆要求。
醫療與科研領域
生物凍存用杜瓦瓶需維持
- 196℃穩定環境，設計壓力 0.8-1.0 MPa，通過全自動液位控制系統確保液位波動＜5 mm，蒸發率≤2.1%/d。
定制低溫杜瓦瓶的設計壓力規范需融合介質特性、國際標準與工程實踐。從材料選擇到安全冗余，每個環節均需嚴格把控。通過 ASME、GB
及 T/CCGA
等標準的協同應用，結合智能化監測技術，可確保杜瓦瓶在極端條件下的長期可靠運行，為能源、醫療及航天等領域提供安全保障。未來，輕量化材料與綠色制造技術將進一步推動低溫容器設計的革新。
