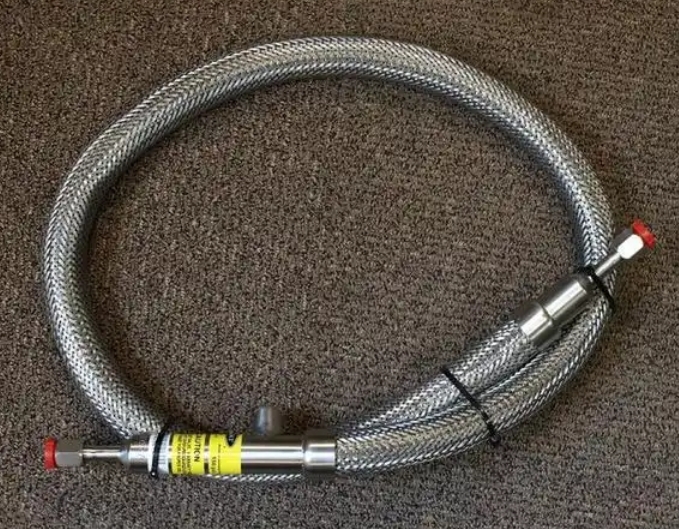

在半導體制造過程中，液氮真空管道承擔著低溫環境保障、樣品冷卻、設備降溫等關鍵任務，其運行穩定性、潔凈度及安全性直接影響芯片制造良率與生產安全。半導體行業對制程環境、介質純度要求嚴苛，因此液氮真空管道的使用需遵循專屬標準，涵蓋材料選型、設計規范、安裝調試、運行維護及安全管控等全流程。本文結合半導體行業特性，系統梳理相關使用標準要點，為實際應用提供合規性與技術性參考。

　　一、核心前提：材料選型標準

　　半導體用液氮真空管道的材料需同時滿足低溫耐受、潔凈無雜質、低放氣率及抗腐蝕要求，具體標準如下：

　　1. 主體管材：優先選用316L不銹鋼或304L不銹鋼，此類材料低溫性能穩定，在-196℃液氮工況下無脆裂風險，且化學穩定性強，不易產生雜質離子污染。禁止使用含碳量過高的普通不銹鋼或易銹蝕的金屬管材，避免管材老化脫落雜質影響半導體制程。

　　2. 真空夾層材料：夾層保溫需采用低放氣率的絕熱材料，如玻璃纖維棉、聚氨酯泡沫或真空絕熱板，確保絕熱效果的同時，減少真空環境下的氣體釋放，維持管道真空度穩定。嚴禁使用易揮發、易產生粉塵的保溫材料。

　　3. 密封與連接件：密封件需選用全氟橡膠、聚四氟乙烯等耐低溫、無析出的材質，避免低溫下密封失效或釋放有害物質;法蘭、接頭等連接件需與管材材質匹配，采用焊接或真空密封連接方式，杜絕泄漏與雜質引入。

　　二、關鍵環節：設計技術標準

　　1. 真空度要求：管道真空夾層的真空度需維持在10?3~10?? Pa范圍內，確保絕熱性能穩定，降低冷損;對于高精度半導體制程配套管道，真空度需提升至10?? Pa以上，避免真空度不足導致的溫度波動。

　　2. 管徑與流速設計：根據制程所需液氮流量確定管徑，常規半導體用液氮真空管道管徑范圍為DN25~DN100，流速需控制在0.5~1.5 m/s，避免流速過快導致管道振動或局部溫度不均，影響制程穩定性。

　　3. 熱膨脹補償設計：管道布局需預留熱膨脹補償空間，或安裝波紋補償器，補償液氮低溫下的管道收縮量(不銹鋼在-196℃下收縮率約為1.5‰)，防止管道應力集中導致開裂或接口泄漏。

　　4. 潔凈設計：管道內壁需進行拋光處理，粗糙度Ra≤0.8 μm，減少雜質附著;管道走向避免出現死角、盲管，防止積液積塵;必要時設置吹掃口，便于定期清潔維護。

　　三、實施保障：安裝與調試標準

　　1. 安裝環境要求：安裝需在Class 100~Class 1000潔凈室內進行，避免施工過程中粉塵、雜質污染管道;施工區域需遠離腐蝕性氣體、振動源，保障安裝精度。

　　2. 安裝操作規范：管道切割采用等離子切割或激光切割，切口平整無毛刺，切割后需進行脫脂、鈍化處理;焊接采用氬弧焊，焊縫需飽滿無氣孔、裂紋，焊接后進行氦檢漏測試，泄漏率需≤1×10?? Pa·m3/s。

　　3. 調試流程標準：安裝完成后先進行真空度抽測，確保夾層真空度達標并維持穩定;隨后進行低溫試運轉，通入液氮后監測管道外壁溫度(應無明顯結霜)、接口密封性及系統壓力變化，連續試運行24小時無異常后方可投入使用。

　　四、長效運行：維護與保養標準

　　1. 定期監測：每日監測管道真空度、系統壓力及液氮流量，記錄運行數據;每周檢查接口密封情況、補償器工作狀態，發現異常及時處理。

　　2. 清潔與凈化：每月對管道進行吹掃清潔，采用高純氮氣(純度≥99.999%)吹掃管道內部，去除可能附著的雜質;每季度對管道內壁進行潔凈度檢測，確保無污染物殘留。

　　3. 真空度維護：每半年檢查真空夾層的真空度，若真空度下降超過標準值，需進行補抽真空處理;若存在泄漏，需定位泄漏點并修復后重新抽真空。

　　4. 配件更換：密封件、閥門等易損配件需定期更換，更換周期不超過1年;更換后的配件需經過潔凈處理，確保符合半導體行業潔凈要求。

      五、安全底線：安全管控標準

　　1. 壓力安全：管道需安裝合格的安全閥、壓力變送器，設定安全泄壓值(通常為管道設計壓力的1.1倍)，當管道內壓力異常升高時自動泄壓;同時配備壓力報警裝置，及時提醒操作人員。

　　2. 防泄漏與防爆：定期進行氦檢漏測試，杜絕液氮泄漏;管道布置區域需設置通風裝置，防止液氮泄漏后汽化產生的氮氣積聚導致缺氧;嚴禁在管道周邊堆放易燃、易爆物品。

　　3. 應急保障：配備應急堵漏工具、低溫防護裝備(防護手套、護目鏡、防寒服)及急救用品;制定液氮泄漏、管道破裂等應急預案，并定期組織演練。

　　六、結語

　　半導體用液氮真空管道的使用標準需緊密貼合行業對潔凈度、穩定性、安全性的嚴苛要求，從材料選型、設計、安裝調試到運行維護實施全流程標準化管控。嚴格遵循上述標準，既能保障液氮輸送的高效、穩定，為半導體制程提供可靠的低溫環境，也能有效規避安全風險，提升生產良率與運營安全性。實際應用中，還需結合具體制程需求與設備參數，對標準細節進行針對性調整，確保標準的適用性與落地性。
