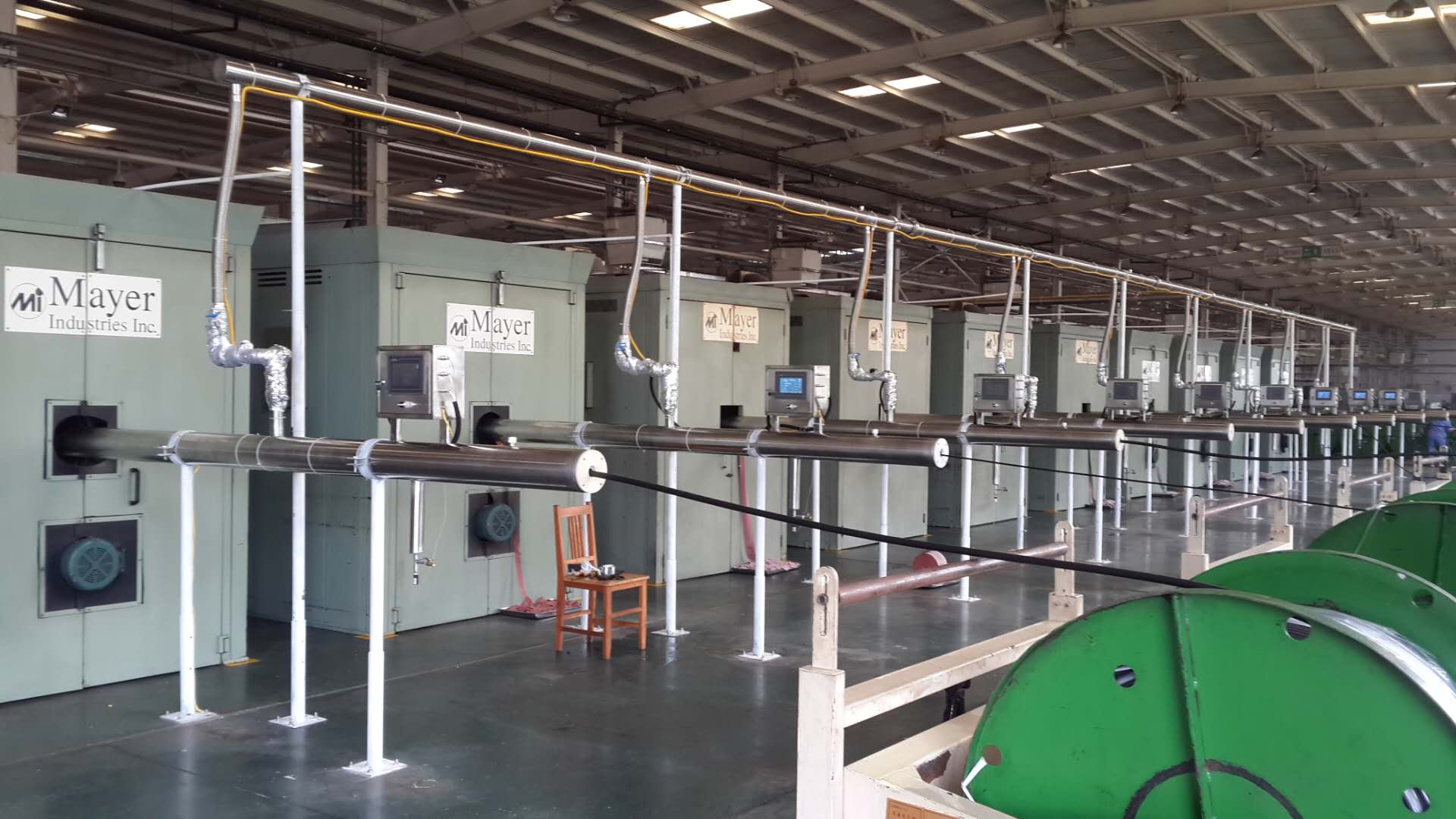

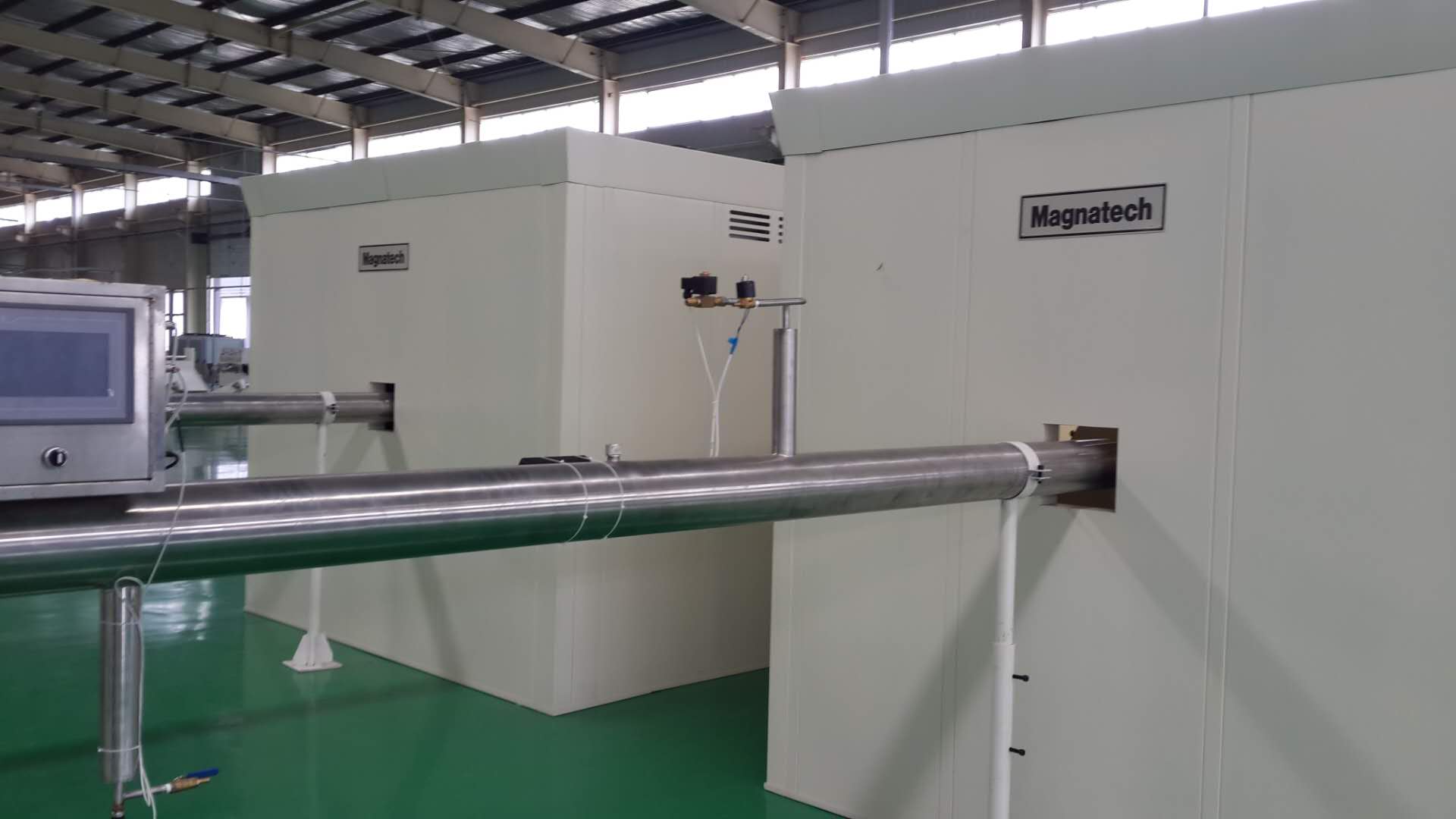

膠管生產企業中，較長膠管的編織與纏繞過程中會出現的搟膠現象，和橡膠制品難以去除的毛邊一直是困擾生產廠家的制造難題。使用機械制冷，是一般企業通常的做法，可以提高一部分的生產質量。還有采用干冰制冷等方式來解決搟膠問題，但是核算下來，投資回報率都相對很低。

　　液氮制冷是最近幾年來很多行業較多應用的制冷方式之一。我公司多年研發設計的膠管行業專用的自動化高壓膠管液氮冷凍機系統，利用液氮的超低溫特性，實現了對高壓橡膠瞬間的冷凍硬化，解決了生產過程中出現的搟膠現象，同時也解決了橡膠制品去除毛邊的問題。

　　高壓膠管液氮冷凍機通過眾多廠家的長期驗證。設備使用成本低，節能環保、穩定可靠，溫度可調，操作簡單，自動化程度高等特點，使用企業膠管質量大大提高。我公司可以根據不同生產廠家生產設備數量和工藝流程，根據具體情況設計為單獨供液還是集中供液，減少設備資金的投入，達到最優化配置，提高生產效率。



高壓膠管液氮冷凍機產品特點：



1    高壓膠管液氮冷凍機使用小型控制系統來監測。

2 高壓膠管液氮冷凍機使用自動控制系統，根據具體用戶的工藝需求設置參數后，設備自動調節。罐體自動供應液氮。整體系統操作簡單。

3    冷凍系統運行保證冷凍室溫度均勻，膠管編織過程中不會出現搟膠現象。

4 液氮冷凍室運行成本與壓縮機制冷相比，是其運行成本的三分之一。

5 整體運行冷凍及降溫過程全部受控。橡膠管在冷凍過程不會結霜;不會有液氮滲出;膠管不會出現脆化。



一  PLC大屏幕控制系統 （可定制遠程操控）




















二  西門子S7-200 SMART可編程控制器
S7-200 SMART SR/ST CPU 模塊本體集成 1 個以太網接口和 1 個 RS485 接口，通過擴展 CM01 信號板或者 EM DP01 模塊，其通信端口數量最多可增至 4 個，可滿足小型自動化設備與觸摸屏、變頻器及其它第三方設備進行通信的需求，全新的 S7-200 SMART CPU 模塊，可全方位滿足不同行業、不同客戶、不同設備的各種需求。
SR/ST 標準型CPU 可擴展 6 個擴展模塊和 1 個信號板，適用于 I/O 點數較多，邏輯控制較為復雜的應用。
• SR/ST CPU 模塊具備 20I/O、30I/O、40I/O、 60I/O 四種配置
• 集成高速處理器芯片，位指令執行時間可達 0.15μs
• 通過信號板可擴展通信端口、模擬量通道、數字量通道和時鐘保持功能
• SR/ST CPU 模塊本體集成以太網接口和 RS485 串口，支持以太網接口下載程序
• 支持 Modbus RTU、USS、PROFIBUS-DP、自由口通信等
• 本體最多集成 3 路 100KHz 高速脈沖輸出
• 支持通用 Micro SD 卡下載程序、更新 PLC 固件和恢復出廠設置
• 新版編程軟件，融入多項人性化設計，項目開發更加高效
• PM207為整個系統提供高品質的直流供電








通用7寸觸摸屏操控界面



三  真空比例調節閥
真空比例調節閥是由多彈簧執行機構和調節閥組件組成，公稱通徑由20至300mm，公稱壓力1.6MPa，使用溫度范圍由-200℃~50℃。它以壓縮空氣為動作力，接受標準信號4~20mADC，將此轉為與輸入信號相對應的上下位移，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。
產品特點
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、采用自對中無螺紋卡入式閥座結構和模塊化設計, 閥門拆裝方便。
5、調節切斷型可采用軟密封結構閥芯，達VI級泄漏標準(零泄漏)。
6、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。


公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	直線	7.6	12.1	19.4	30.3	48.3	75.9	121	193.6	302.5	484	759
	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
執行機構型號	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程L(mm)		16		25			40			60
膜片有效面積Ae(cm2)		280		400			600			1000
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4
流量特性		直線 等百分比
法蘭標準		GB/T9113 、 JB/T79
閥體材質		碳鋼WCB（閥芯、閥座不銹鋼304）、不銹鋼304、316、珞鉬鋼等其它特殊材質可定做
允許泄漏量		0.01%×閥額定容量(硬密封)、零泄漏(軟密封)
作用方式		氣關式 氣開式
信號范圍Pr(KPa)		20-60、20-100、40-200、60-100、80-240
氣源壓力Ps(MPa)		0.14、0.25、0.28、0.40
輸入信號		0~10V .DC或4~20mA.DC
輸出信號		4~20mA.DC（添加功能）
使用環境		環境溫度-20~70 ℃ 濕度 定位器：≤ 95%
其它功能		防護等級：IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：添加



比例閥雙系統設置及監控界面



集成客戶設備 比例閥及PLC控制系統




四  進口超低溫電磁閥

規格型號：Z10B
閥體材質：304不銹鋼/黃銅
連接方式：G3/8（其他連接方式可定做）
公稱尺寸：DN10
電源電壓：DC24V（DC12V  AC110V AC220V）
工作壓力：3MPA（其他壓力可協商定做）
介質種類：液氮、液氧、液化氣，低溫介質
介質溫度：-200℃
控制方式：常閉（常開）




五  數顯遠程液位計



六 液氮罐供液
